工程概述

西鐵城冠利(中國)有限公司位于東莞市長安鎮新民工業區，是一家專業從事來料加工機械手表和電子手表的的高科技企業。在生產過程中，會產生前處理清洗廢水、酸化膜廢水、化學研磨廢水、滾筒研磨廢水等廢水及廢氣處理產生的廢水，由于提標，節能減排，企業需回用水量60%，回用至生產車間前處理工藝清洗，排放水需要達到《地表水環境質量標準》GB3838-2002中的Ⅳ類地表水要求。三人行環境提供了從方案設計，工程施工、設備安裝，調試運營一站式解決方案。

廢水特點來源

公司工業廢水主要是前處理清洗廢水、酸化膜廢水、化學研磨廢水、滾筒高濃度研磨廢水處理等廢水及廢氣處理產生的廢水等混合廢水，處理難度大，處理效果不穩定，原污水站很難達標！

設計進水水質

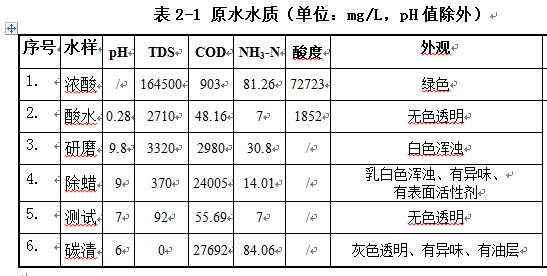

1、進水水質

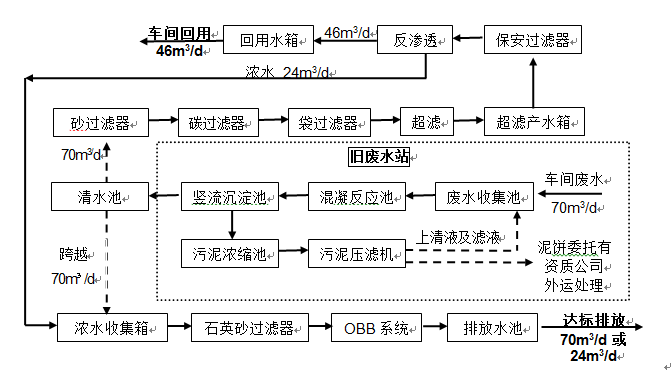

污水工藝流程

工藝介紹

1、舊廢水站維修改造

對舊廢水站進行維修改造，恢復舊廢水站的運行。包括更換堿液儲罐，維修攪拌機等等。經過舊廢水站處理出水，進入后續中水回用系統。

2、新建中水回用系統

1)砂碳過濾器　舊廢水站經過維修改造后，進入中水回用系統的砂碳過濾器。

砂碳過濾器是采用填料介質作為濾層的壓力過濾器，主要是去除水中的懸浮物或膠態雜質，特別是能有效地去除沉淀技術不能去除的微小粒子等。針對本方案的中水回用，濾料采用高精度砂及多種組分碳的復合填料。該套設備具有過濾阻力小，比表面積大，耐酸堿性強，耐氧化，抗污染性好等優點。

2)、 袋式微濾器

經過砂碳過濾器粗過濾的廢水，進入袋式過濾器。

袋濾又稱為微孔過濾，它屬于精密過濾，其基本原理是篩分過程，在靜壓差作用下過濾去除0.1100μm的微粒，一般操作壓力為0.7-7kg,原料液在壓差作用下，其中水溶劑透過微孔流到低壓側，為透過液，大于微孔的微粒被截留，從而實現原料液中的微粒與溶劑的分離。微濾過程對微粒的截留機理是篩分作用。微濾過濾器是采用布袋過濾，過濾布袋定期拆下來清洗即可裝上使用，拆裝簡單方便，無需反洗裝置，減少動力消耗，運行穩定性好。

3)、 超濾

超濾裝置是保證出水達到RO進水標準的核心設備。

超濾原理也是一種膜分離過程原理，超濾利用一種壓力活性膜，在外界推動力壓力作用下截留水中膠體、顆粒和分子量相對較高的物質,而水和小的溶質顆粒透過膜的分離過程。通過膜表面的微孔篩選可截留分子量為3×10000，1×10000 的物質。當被處理水借助于外界壓力的作用以一定的流速通過膜表面時，水分子和分子量小于500的溶質透過膜，而大于膜孔的微粒、大分子等由于篩分作用被截留，從而使水得到凈化。也就是說，當水通過超濾膜后，可將水中含有的大部分膠體除去，同時可去除大量的有機物等。

4)、保安過濾器

在本系統中，保安過濾器是去除懸浮物的最后保障，確保反滲透膜運行的穩定性。

5)、反滲透RO

反滲透又稱逆滲透，是一種以壓力差為推動力，從溶液中分離出溶劑的膜分離操作。對膜一側的料液施加壓力，當壓力超過它的滲透壓時，溶劑會逆著自然滲透的方向作反向滲透。從而在膜的低壓側得到透過的溶劑，即滲透液高壓側得到濃縮的溶液，即濃縮液。反滲透膜能截留水中的各種無機離子、膠體物質和大分子溶質，從而取得凈制的水。也可用于大分子有機物溶液的預濃縮。由于反滲透過程簡單，能耗低，近20年來得到迅速發展。反滲透的產水到回用水池供車間回用，濃水到濃水收集箱，進入濃水處理系統。中水回用系統維護保養期間，生產廢水經過舊廢水站處理后，出水直接進入濃水收集箱，一起進度濃水處理系統。

3、濃水處理系統

1) 、濃水收集箱

收集反滲透濃水及跨越的原清水池來水。

2)、砂濾器

石英砂過濾器的獨特優點在于通過優化濾料和過濾器的設計，實現了過濾器的自適應運行，濾料對原水濃度、操作條件、預處置工藝等具有很強的自適應性，即在過濾時濾床自動形成上疏下密狀態，有利于在各種運行條件下保證出水水質，確保正常運行工況下出水水質懸浮物達標。反洗時濾料充分散開，清洗效果好。

3)OBB系統

OBB系統是曝氣生物濾池BAF)+臭氧(O3)+曝氣生物濾池(BAF)的簡稱，主要作用是去除COD、BOD、氨氮、色度、懸浮物。

前置曝氣生物濾池的主要作用是去除廢水中容易降解的小分子有機物，減少臭氧消耗量，降低運行費用。臭氧主要作用是降解大分子有機物為小分子有機物，便于后置生物濾池徹底降解。OBB工藝的結合，省去了砂濾器，節省了投資費用，同時降低臭氧的消耗，降低了運行費用，是非常優化的設計。(1)曝氣生物濾池曝氣生濾池簡稱BAF，是80年代末在歐美發展起來的一種新型生物膜法污水處理工藝，于90年代初得到較大發展，最大規模達幾十萬噸每天，并發展為可以脫氮除磷。該工藝具有去除SS、COD、BOD、硝化、脫氮、除磷、去除AO×(有害物質)的作用。曝氣生物濾池集生物氧化和截留懸浮固體一體，節省了后續沉淀池(二沉池)，具有容積負荷、水力負荷大，水力停留時間短，所需基建投資少，出水水質好：運行能耗低，運行費用少的特點?！∑湓硎疽鈭D如下圖所示。

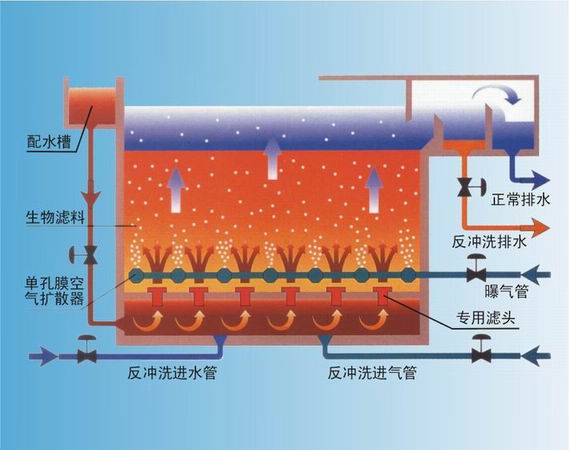

圖3.4 曝氣生物濾池原理展示圖

臭氧氧化臭氧主要作用是去除色度和進一步降解COD。臭氧對色度去除率極高，出水色度可降為零，在很多印染廢水提標工程及回用處理中有應用案例，同時利用臭氧對COD去除把關，能夠保證后續回用系統的穩定性。當然無論是去除色度還是COD，都是是·OH起主要作用。人們將水處理過程中以羥基自由基(·OH)作為主要氧化劑的氧化過程稱為AOPs過程，用于水處理則稱為AOP法。典型的均相AOPs 過程有O3/ H2O2 O3/UV、UV/ H2O2、H2O2 / Fe2+ ( Fenton試劑) 等，在高pH 值情況下的臭氧處理也可以被認為是一種AOPs 過程，另外某些光催化氧化也是一個AOPs 過程。

高級氧化法最顯著的特點是以羥基自由基為主要氧化劑與有機物發生反應，反應中生成的有機自由基可以繼續參加·OH 的鏈?zhǔn)椒磻?yīng)，或者通過生成有機過氧化物自由基后，進一步發生氧化分解反應直至降解為最終產物CO2和H2O，從而達到了氧化分解有機物的目的?！H是一種極強的化學氧化劑，它的氧化電位比普通氧化劑(如臭氧、氯氣、過氧化氫)高得多,這意味著·OH的氧化能力要大大高于普通化學氧化劑。 經過臭氧氧化反應，把剩余的大分子有機物氧化為小分子有機物，如酸、醇、酯等，若再繼續氧化分解為O2和H2O，則耗能很大，經濟上不可行，故再通過曝氣生物濾池繼續降解，大大節約了投資和運行費用。

OBB系統是我們的專利技術，此工藝針對難降解低濃度的廢水處理性能穩定，效果好。設置OBB系統主要作用是去除COD和氨氮，確保排放水達到地表水四類標準。

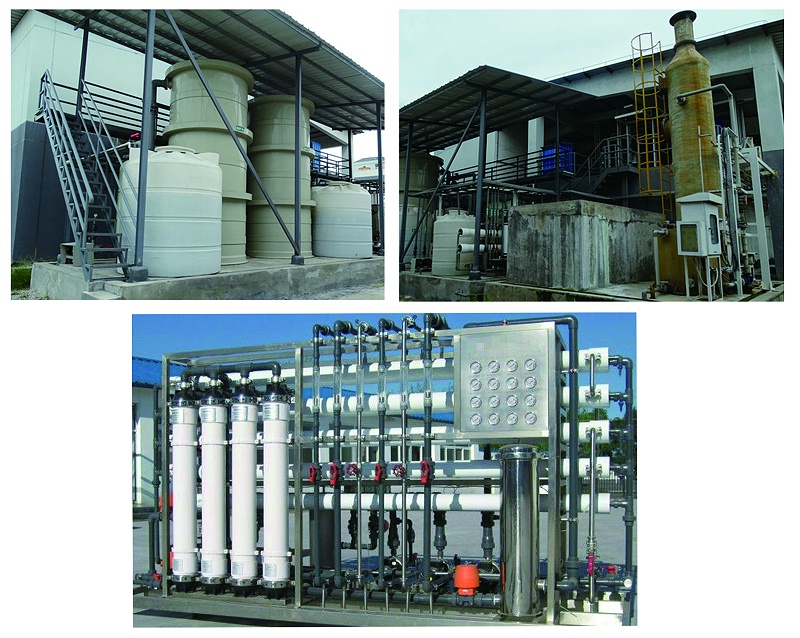

工程圖片
